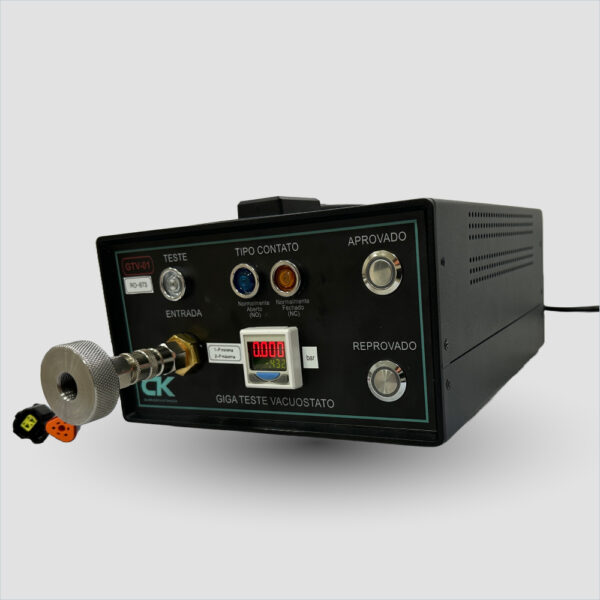

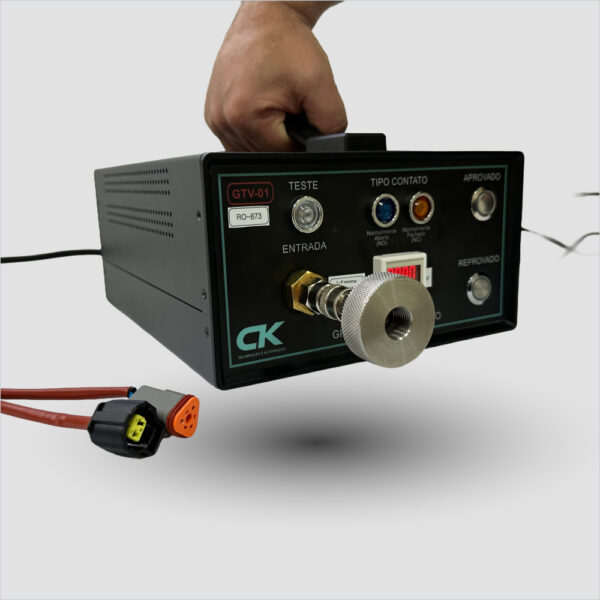

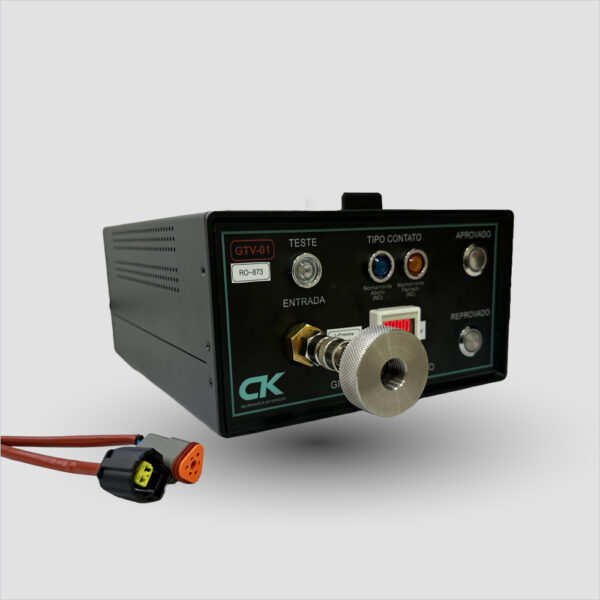

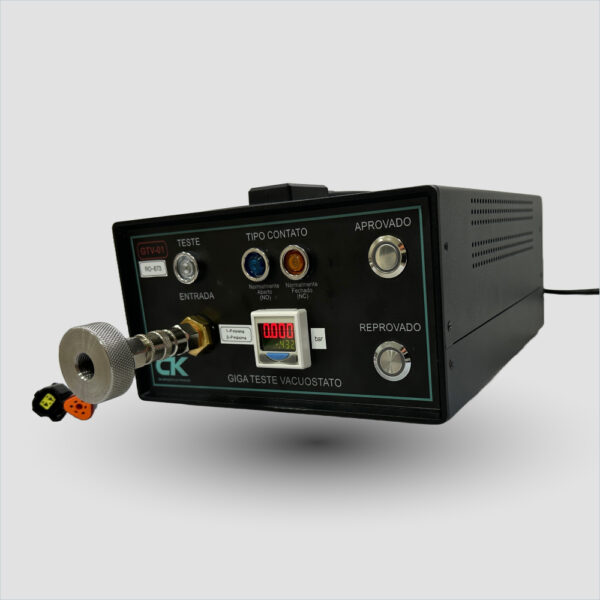

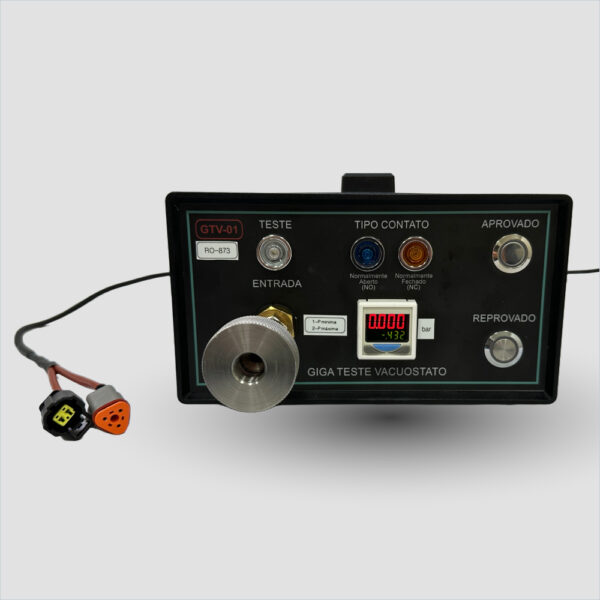

Equipamento desenvolvido para teste funcional de vacuostatos através do controle de vácuo, com indicação visual (LEDs) e sonora (buzzer) para aprovação ou reprovação da peça testada. Utiliza o princípio de leitura do valor de vácuo e verificação da atuação do contato elétrico (NO ou NC) do vacuostato conectado ao sistema.

Totalmente configurável, permite o ajuste do valor de setpoint de vácuo para disparo, bem como a seleção do tipo de contato a ser testado (Normalmente Aberto – NO ou Normalmente Fechado – NC). O painel realiza a leitura digital do vácuo em tempo real e faz o desligamento automático da bomba ao atingir o setpoint configurado, validando a comutação do contato do vacuostato.

Indicação clara para o operador do status da peça testada (aprovado ou reprovado) com indicação de LEDs coloridos e sinal sonoro. Caso o valor de atuação do vacuostato esteja dentro da faixa ajustada, a peça é considerada aprovada. Caso contrário, é reprovada.

Ajustes protegidos e interface simples para operação segura e confiável. Conta ainda com acionamento remoto via contato seco, facilitando a integração com dispositivos auxiliares e bancadas de ensaio.

Baixe o Datasheet no link abaixo.

CATÁLOGO GTV01

Caixa:
Gabinete em alumínio com frontal em plástico ABS

Interface de Controle:
Pressostato Digital AIRTAC (-100 kPa)

Grandezas Medidas:
Pressão (vácuo) e Continuidade elétrica

Unidades de Medida:
Bar

Limite de Medição:
Até -0,800 Bar

Temperatura Ambiente de Operação:
10°C a 40°C

Umidade Relativa:
30% a 90% (não condensado)

Alimentação:
Monofásico 100 a 240VCA – 60 Hz

Consumo Máximo:
80 Watts

Proteção de Alimentação:
Fusível 2,0 A – 20AGF

Geração de Vácuo:
Bomba de vácuo automática

Conexão de Entrada de Pressão:
Conector de engate rápido para rosca M14

Peso:
4 kg

Dimensões (mm):
220 (largura) x 275 (profundidade) x 120 (altura)

Acionamento Remoto:
Contato seco para desligamento da bomba de vácuo

Acessórios Inclusos:

• Cabo de alimentação
• Conector pneumático M14
• Conector elétrico para acionamento remoto

Validade da Calibração:
1 ano
